3 Parçalı Flanşlı Küresel Vana, endüstriyel uygulamalarda akışkan kontrolü için sıklıkla tercih edilen, yüksek dayanımları ve sızdırmazlık özellikleriyle özellikle büyük çaplı boru hatlarında ve yüksek basınçlı uygulamalarda kullanıma uygun bir vana çeşididir.
3 parçalı flanşlı küresel vanalarda, “3 parçalı” ifadesi vananın gövdesinin 3 parçadan oluştuğunu belirtir. Vana gövdesinin 3 parçadan oluşması, iç parçaların ve contaların bakımı ve değiştirilmesi için avantaj sağlar. İç parçaların kolayca değiştirilebilir olması, aşınan veya bozulan parçaların kolayca yenilenebilmesini sağladığından performans kayıpları olmaksızın vananın ömrünü uzatır.
Çalışma sıcaklığı -30 °C ve +120 °C arasıdır. PN40 basınç sınıfı için uygundur.
Teklif Alın Whatsapp
| ÖZELLİKLER | |
|---|---|
| Gövde | AISI304 / AISI316 |
| Küre | AISI304 / AISI316 |
| Küre Yatağı | PTFE |
| Küre Mili | AISI304 / AISI316 |
| Mil Ringi | PTFE |
| Pul | AISI304 |
| Baskı Ringi | AISI304 |
| Kol | AISI304 |
| Kilit | AISI304 |
| Boyutlar | DIN 3202-F1/F5 (DIN 558-1) |
| Bağlantılar | DIN 2501 (DIN EN 1092-2) |
| Testler | EN 12266-1 |
| Çalışma Sıcaklığı | -30 °C / +120 °C |
| Basınç Sınıfı | PN40 |

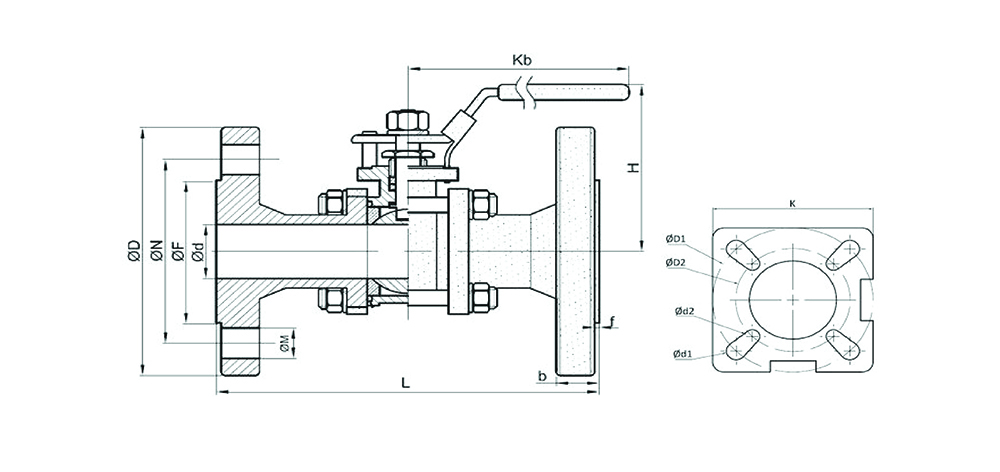

| Teknik Çizim | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||||
| BOYUTLAR | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SINIF | ÖLÇÜ | L | Kb | H | Ød | ØD | ØN | ØF | b | ØD1 | ØM | f | |
| PN40 | DN15 | 130 | 130 | 79 | 15 | 95 | 65 | 45 | 16 | 4 | 14 | 2 | |
| PN40 | DN20 | 150 | 155 | 83 | 20 | 105 | 75 | 58 | 18 | 4 | 14 | 2 | |
| PN40 | DN25 | 160 | 175 | 97 | 25 | 115 | 85 | 68 | 18 | 4 | 14 | 2 | |
| PN40 | DN32 | 180 | 175 | 102 | 32 | 140 | 100 | 78 | 18 | 4 | 18 | 2 | |
| PN40 | DN40 | 200 | 190 | 118 | 40 | 150 | 110 | 88 | 18 | 4 | 18 | 2 | |
| PN40 | DN50 | 230 | 190 | 123 | 50 | 165 | 125 | 102 | 20 | 4 | 18 | 3 | |
| PN16 | DN65 | 290 | 280 | 162 | 65 | 185 | 145 | 122 | 20 | 4 | 18 | 3 | |
| PN16 | DN80 | 310 | 280 | 173 | 80 | 200 | 160 | 138 | 20 | 8 | 18 | 3 | |
| PN16 | DN100 | 350 | 315 | 197 | 100 | 220 | 180 | 158 | 20 | 8 | 18 | 3 | |
| PN16 | DN125 | 400 | 610 | 610 | 125 | 250 | 210 | 188 | 22 | 8 | 18 | 3 | |
| PN16 | DN150 | 450 | 610 | 610 | 150 | 285 | 240 | 212 | 22 | 8 | 22 | 3 | |
| PN16 | DN200 | 550 | 850 | 850 | 200 | 340 | 295 | 268 | 24 | 12 | 22 | 3 | |
| PN16 | DN250 | 650 | 1000 | 1000 | 250 | 405 | 355 | 320 | 32 | 12 | 26 | 3 | |
