Flanşlı Pnömatik Pistonlu Vana, akışkan kontrolünü sağlamak için genellikle zorlu çalışma koşullarında kullanım için tercih edilen, yüksek basınç ve sıcaklıklara karşı dayanımı yüksek, uzun ömürlü bir vana çeşididir.
Pnömatik pistonlu vanalarda, pistonun basınçlı hava kullanılarak hareket ettirilmesiyle, vananın içindeki disk hareket ederek akışkan kontrolü sağlanır. Vananın açılıp kapanması, pnömatik aktüatöre verilen hava miktarı ve basıncı ile kontrol edilir.
Bu vanalarda, pnömatik sistem sayesinde açılıp kapanma işlemleri çok hızlı ve hassas bir şekilde gerçekleştirilebilirken erişimi zor ortamlarda kolayca kontrol yapılabilir.
Çalışma sıcaklığı -20 °C ve +180 °C arasıdır. PN16 basınç sınıfı için uygundur.
Teklif Alın Whatsapp
| ÖZELLİKLER | |
|---|---|
| Kafa | AISI304 |
| Vana | AISI304 / AISI316 |
| Conta | PTFE |
| Çalışma Sıcaklığı | -20 °C / +180 °C |
| Basınç Sınıfı | PN16 |

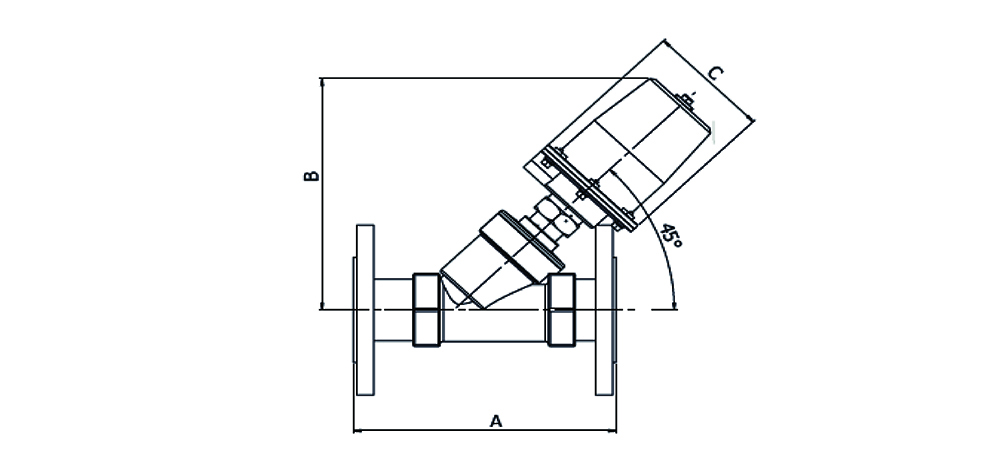

| Teknik Çizim | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||||
| BOYUTLAR | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ÖLÇÜ | L | C | f | D | D1 | D2 | H | A | B | N-ød | Head | ||
| DN15 | 1/2" | 130 | 11 | 2 | 95 | 65 | 40 | 145 | 185 | 62 | 4-ø14 | ø50 | |
| DN20 | 3/4" | 130 | 11,5 | 2 | 105 | 75 | 50 | 155 | 188 | 62 | 4-ø14 | ø50 | |
| DN25 | 1" | 140 | 13,3 | 2 | 115 | 85 | 60 | 165 | 208 | 62 | 4-ø14 | ø50/63 | |
| DN32 | 1.1/4" | 150 | 13 | 2 | 135 | 100 | 70 | 195 | 225 | 76 | 4-ø18 | ø63 | |
| DN40 | 1.1/2" | 180 | 14 | 2 | 145 | 110 | 80 | 205 | 240 | 76 | 4-ø18 | ø63/80 | |
| DN50 | 2" | 195 | 15 | 2 | 150 | 125 | 92 | 228 | 265 | 76 | 4-ø18 | ø63/80 | |
| DN65 | 2.1/2" | 230 | 18 | 2 | 185 | 145 | 115 | 264 | 290 | 96 | 4-ø18 | ø80/100 | |
| DN80 | 3" | 245 | 18 | 2 | 195 | 160 | 130 | 300 | 330 | 114 | 8-ø18 | ø100 | |
| DN100 | 4" | 245 | 18 | 2 | 215 | 180 | 150 | 320 | 350 | 114 | 8-ø18 | ø100 | |
